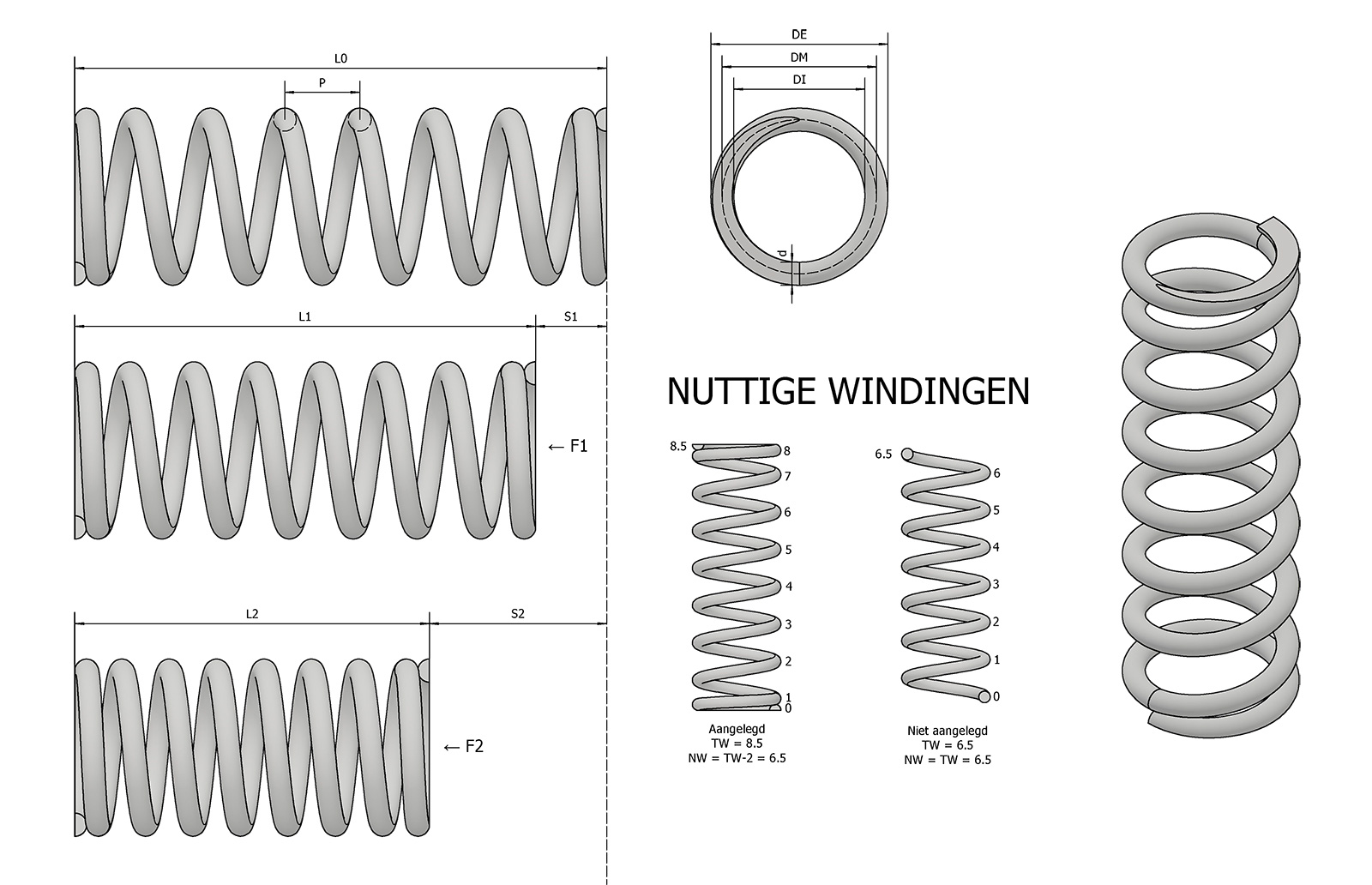

Plus le rapport d'enroulement (diamètre moyen/filetage) est élevé, mieux c'est.
Pas de pas extrêmement élevé car le ressort ne peut pas maintenir sa hauteur
Si le diamètre d'enroulement est grand, le pas peut également augmenter, cela a à voir avec l'angle d'inclinaison de l'enroulement.
Comparez les ressorts avec le même taux de ressort et la même longueur et longueur de travail, mais une grande différence de durée de vie
Le ressort 1 en 3 mm et le ressort 2 en 1 mm ont la même force.
Plume 1
Fil acier ressort SH 3 mm
Diamètre extérieur : 30 mm
Longueur : 100 mm
Bobinages de travail : 12
Longueur utile 1 : 80 mm
Longueur utile 2 : 60 mm
Taux de ressort : 3,5 N/mm
Tension à F1 : 206 N/mm²
Tension à F2 : 412 N/mm²
Tension admissible 1099 N/mm² donc parfait
Tableau de durée de vie Goodmann >10 cycles MIL
Supposons que nous n'ayons pas beaucoup d'espace mais que le ressort doit avoir la même longueur et la même longueur de travail et la même raideur de ressort que ci-dessus, le diamètre extérieur de seulement 9,6 mm.
Veer2 :
Fil d'acier à ressort SH 1,25 mm
Diamètre extérieur : 9,6 mm
Longueur : 100 mm
Bobinages de travail : 12
Longueur utile 1 : 80 mm
Longueur utile 2 : 60 mm
Taux de ressort : 5,27 N/mm
Tension à F1 : 944 N/mm²
Tension à F2 : 1888 N/mm² (-> Beaucoup trop élevée)
Contrainte admissible 1099 N/mm² si fortement surchargé et se cassera immédiatement
Conseil : plus il y a de longueur de fil au printemps, mieux c'est.

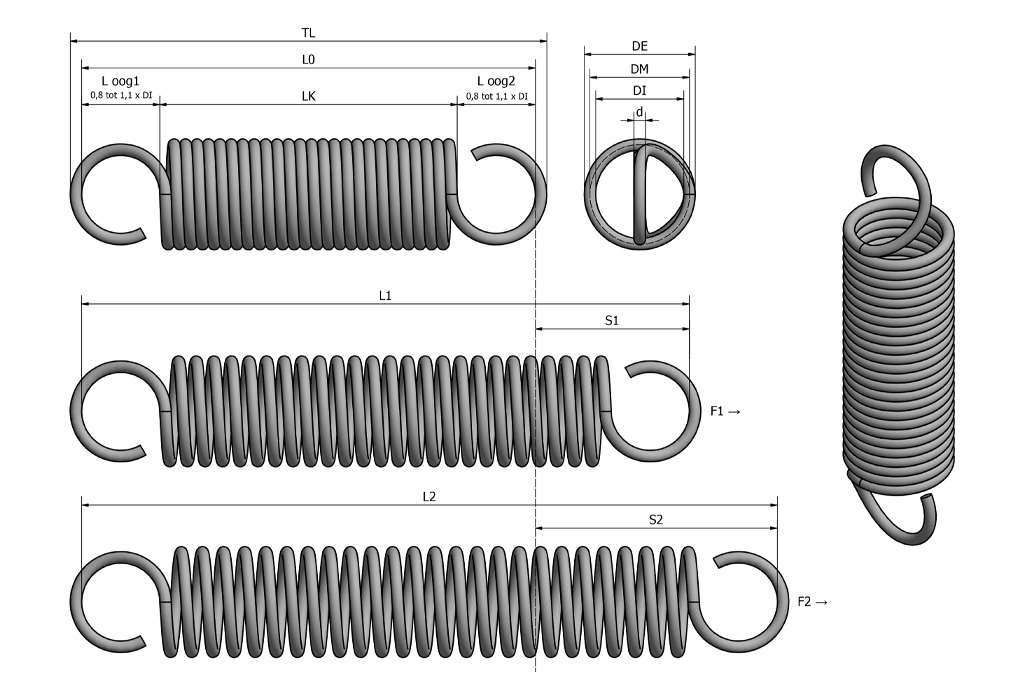

La condition d'un œil allemand est que la longueur du crochet de l'œil est de 0,8 à 1,1 le diamètre intérieur.
